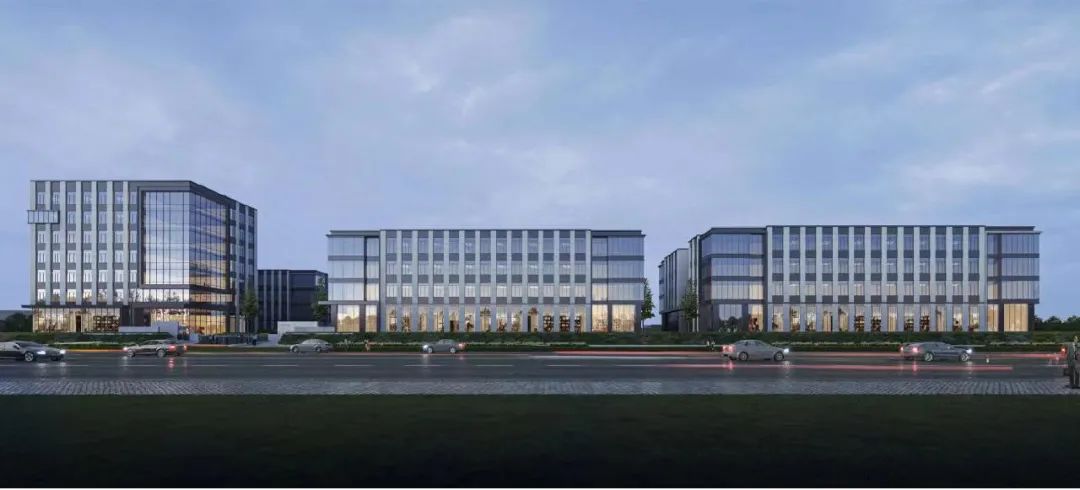

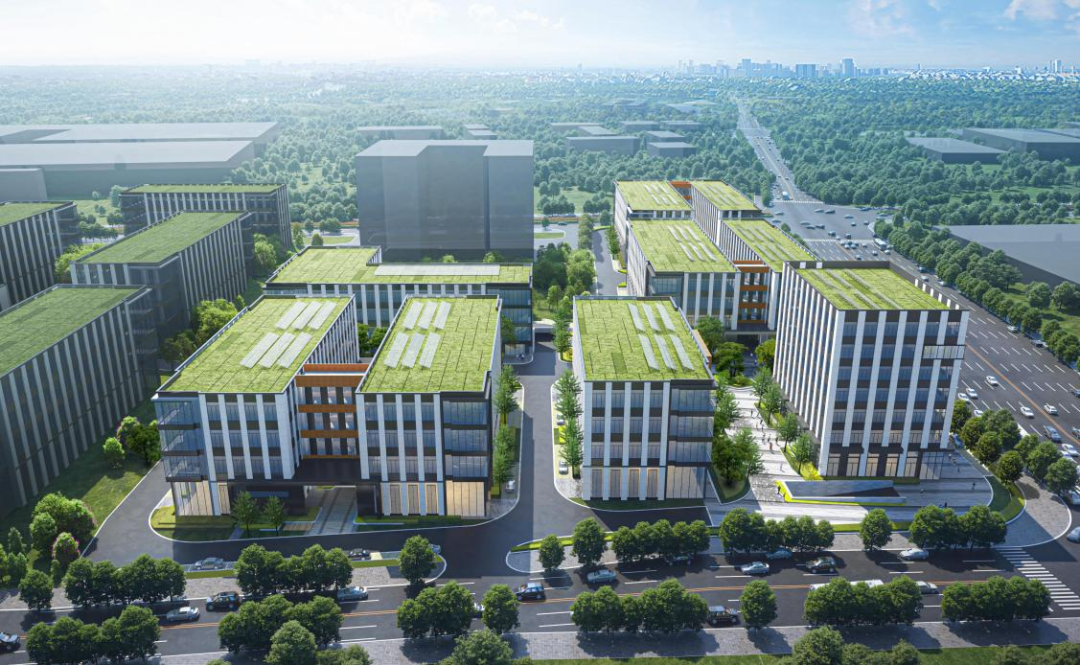

項目效果圖

設計軟件：基于國產平臺研發的廣聯達數維房建設計產品集

項目應用：通過BIM正向設計完成模型搭建與二維出圖；設計管理與成果輕量化展示交付；建筑性能分析與設計算量一體化

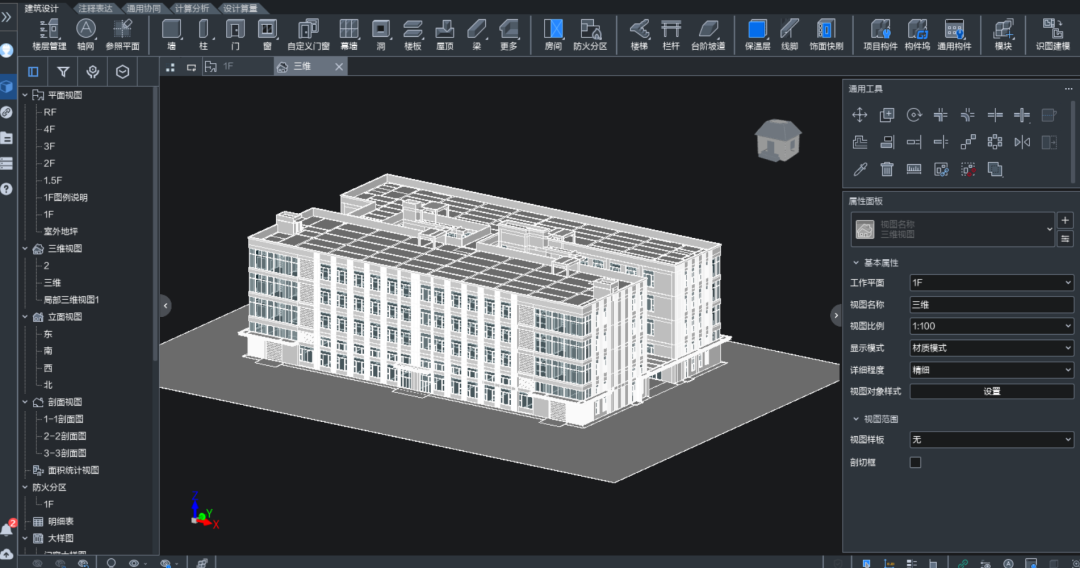

設計軟件充分考慮本土設計師繪圖習慣，降低了設計師學習成本，提供多種智能化建模功能，提高設計師建模效率。

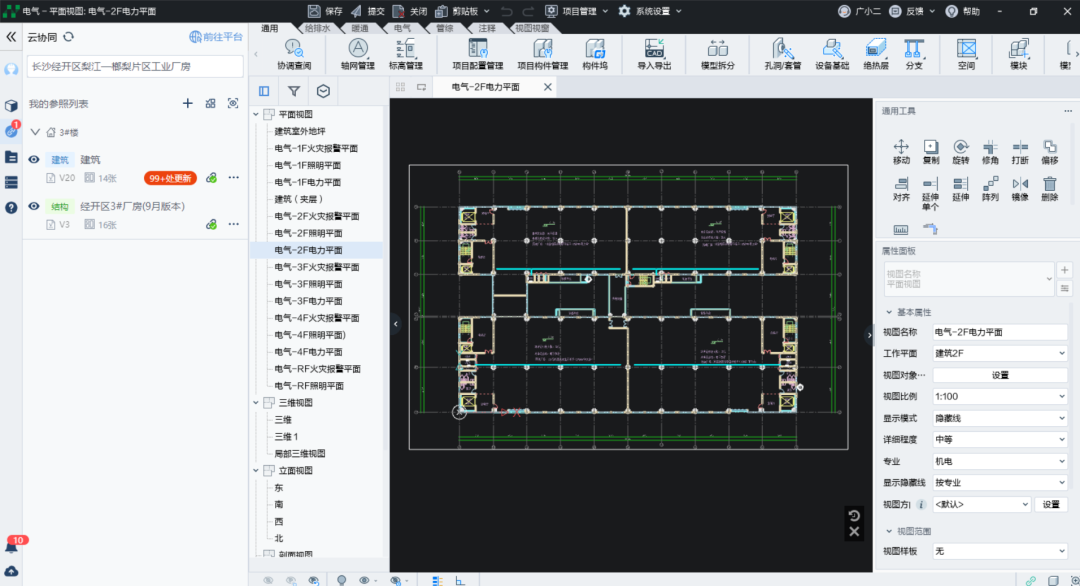

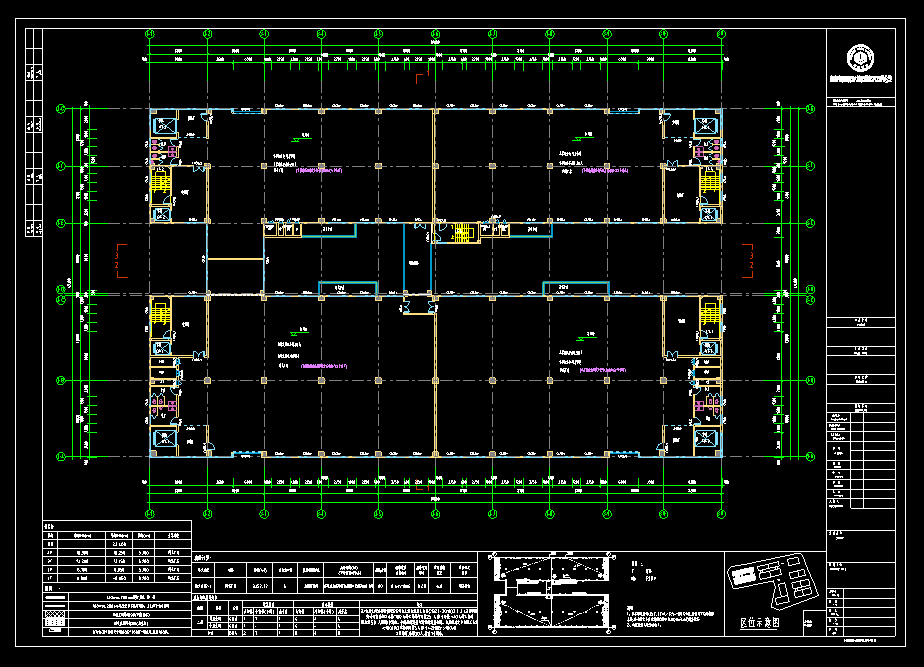

建筑設計師：通過標準層映射、模塊化等功能進行快速建模，通過一鍵門窗大樣、外三道尺寸自動標注等功能實現快速出圖。

結構設計師：無縫銜接結構計算模型，通過增量更新可實現設計模型與計算模型的同步更新，內置規范校審功能減少設計師大量工作。

機電設計師：通過管道設備智能連接，計算結果賦值模型進行高效建模。有效提升設計效率，降低人力成本。

應用點2：設計管理與成果輕量化展示交付

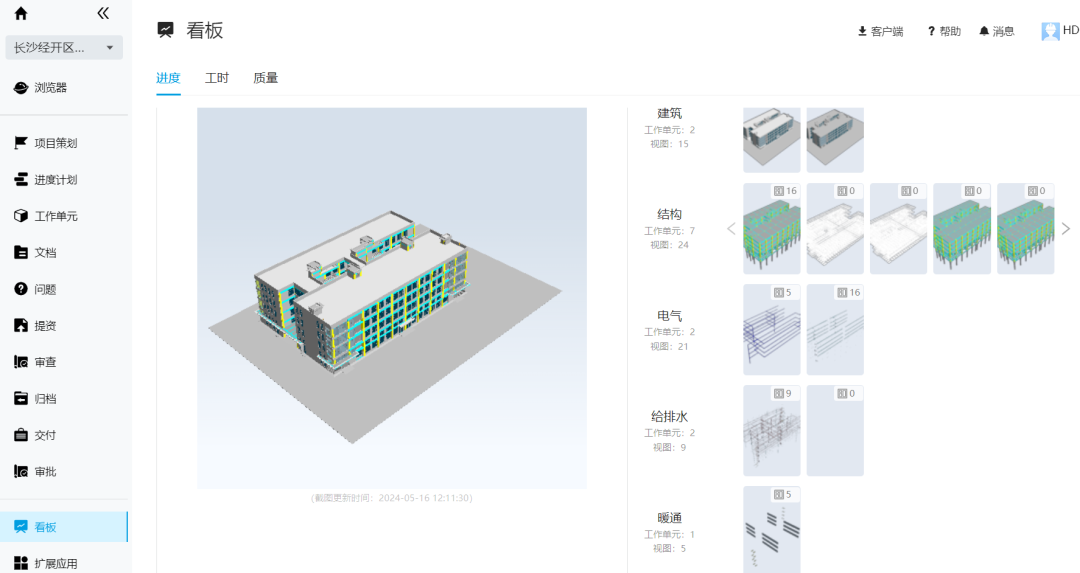

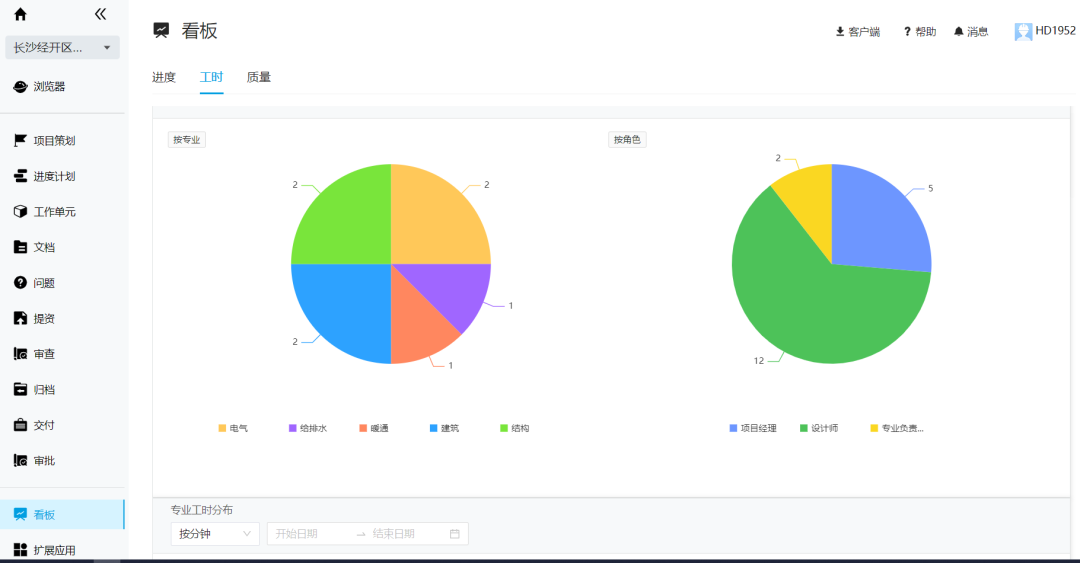

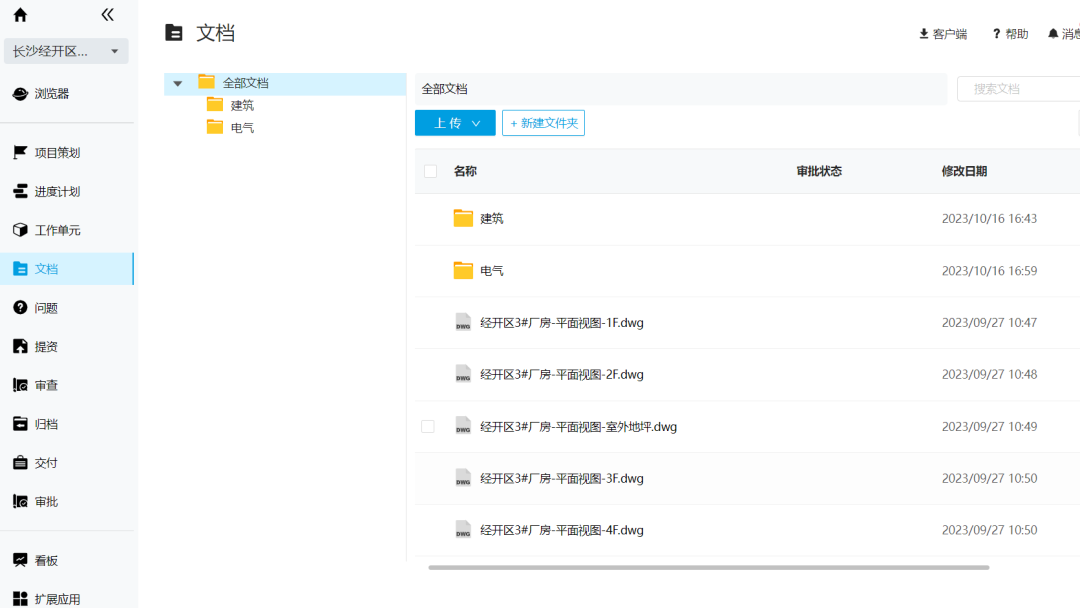

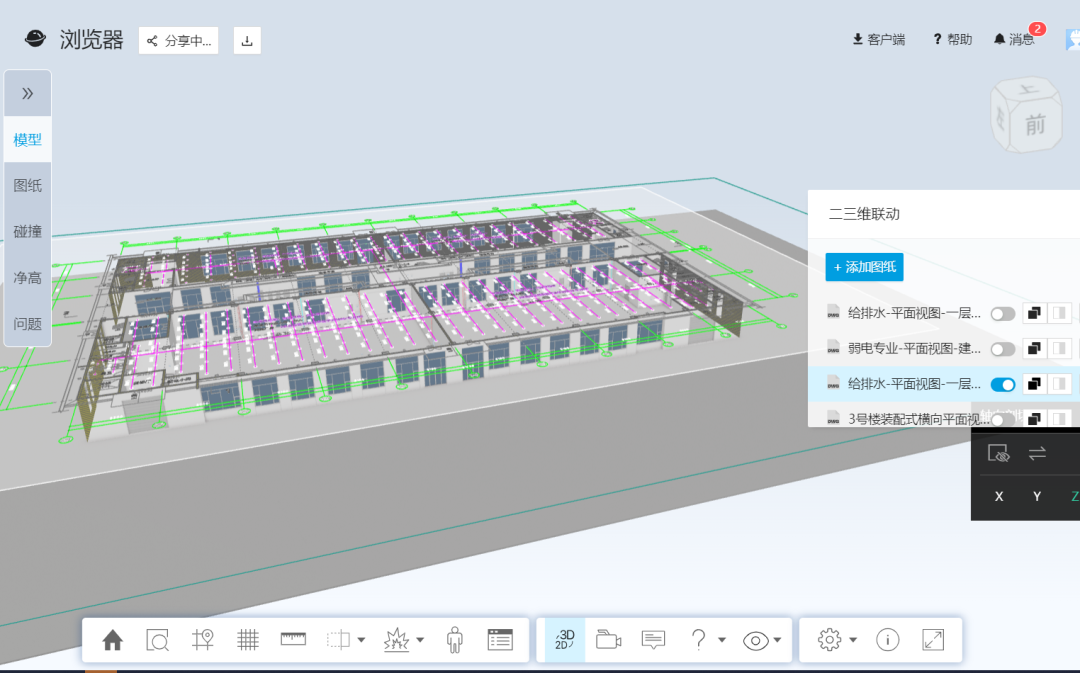

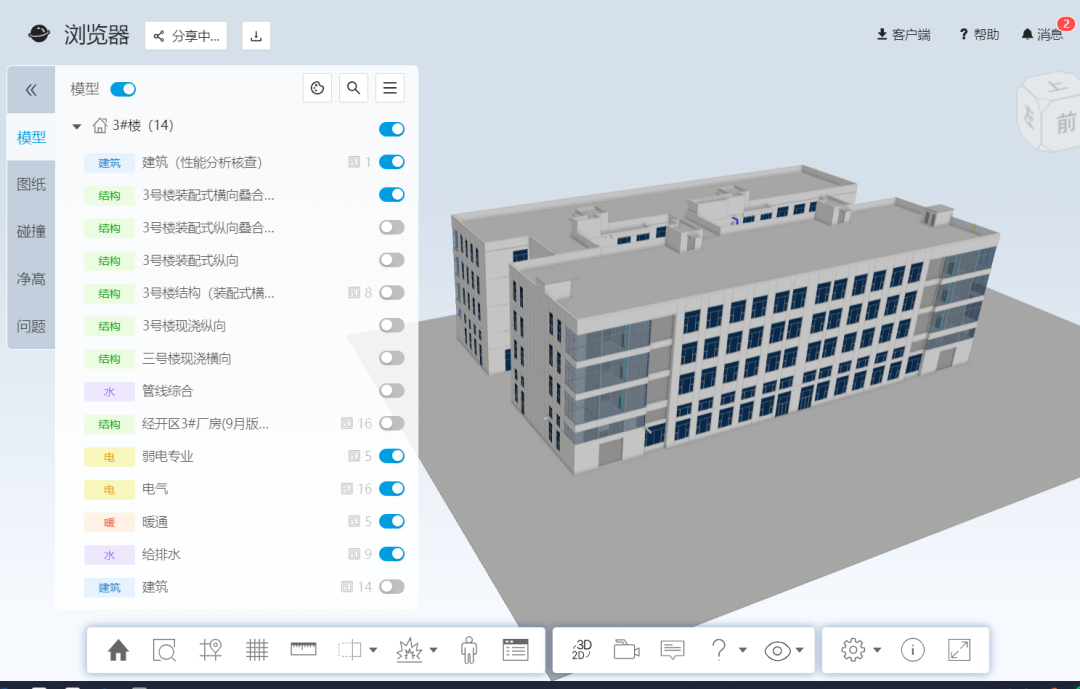

基于二三維協同平臺，各專業設計模型與圖紙，以數據的形式保存至云端。在項目策劃時，給項目各參與方設置相應的權限，各參與方可實時了解項目進度。在成果交付時，通過協同平臺進行輕量化交付，既可以方便向甲方或咨詢方展示項目成果，也可以通過在線式的批注進行輕量化匯報，提高各參與方溝通效率。項目完成后，數據自動沉淀，管理人員可實時了解項目進度、質量與設計效率。同時，項目樣板與資源可作為企業資源在后續項目中進行復用。

應用點3：建筑性能分析與設計成本一體化應用

為充分發揮BIM正向設計的價值，實現一模多用，項目通過設計模型的數據向下游傳遞，進行了建筑性能分析，設計成本一體化的應用。

建筑性能分析：設計建模完成后，模型數據通過gbxml格式傳導至建筑性能分析平臺，進行建筑采光、通風、能耗與碳排放的模擬分析，為建筑設計的綠色低碳節能提供技術支撐。

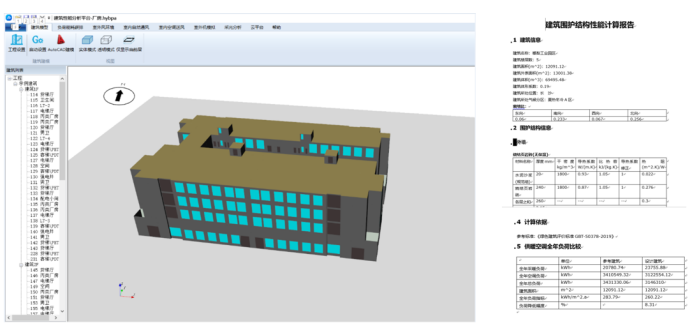

建筑能耗與碳排放模擬分析

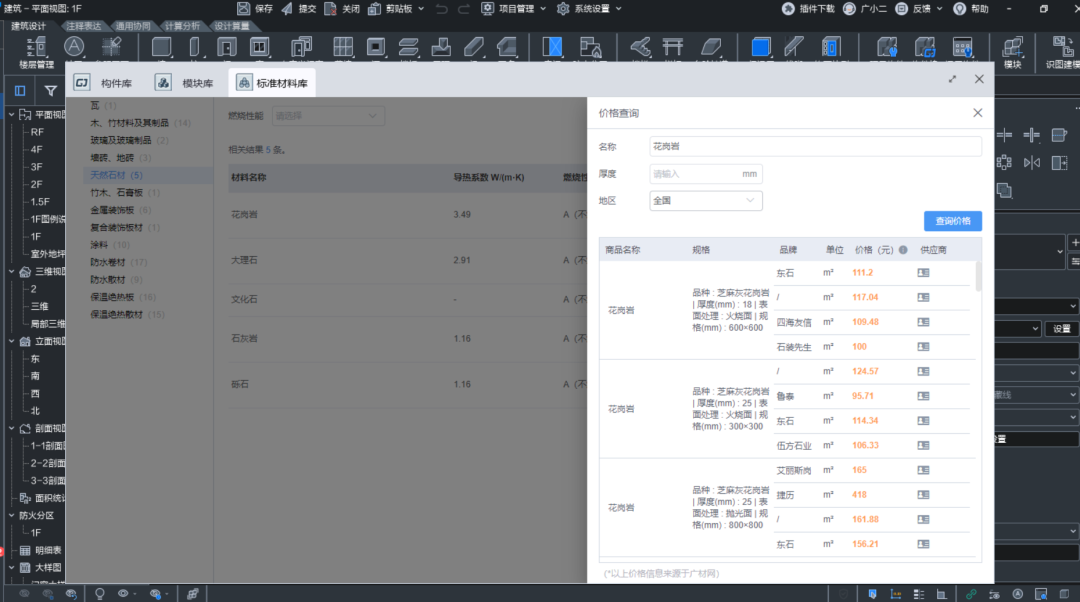

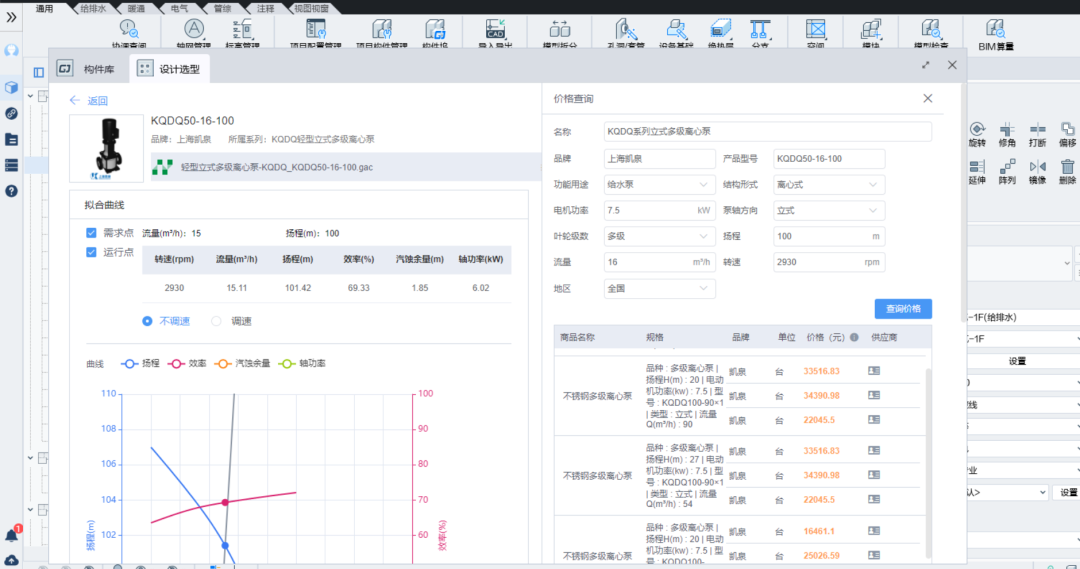

設計成本一體化：軟件內置設計選型模塊，提供建筑材料與機電設備真實廠家數據，助力設計師在設計建模時建立起成本概念，避免設計超概，將成本超概風險前置。

在設計完成后，基于設計模型，通過導出gfc格式，將模型構件信息同步至廣聯達算量軟件，造價師無需再重復建模，工程量數據準確可靠。

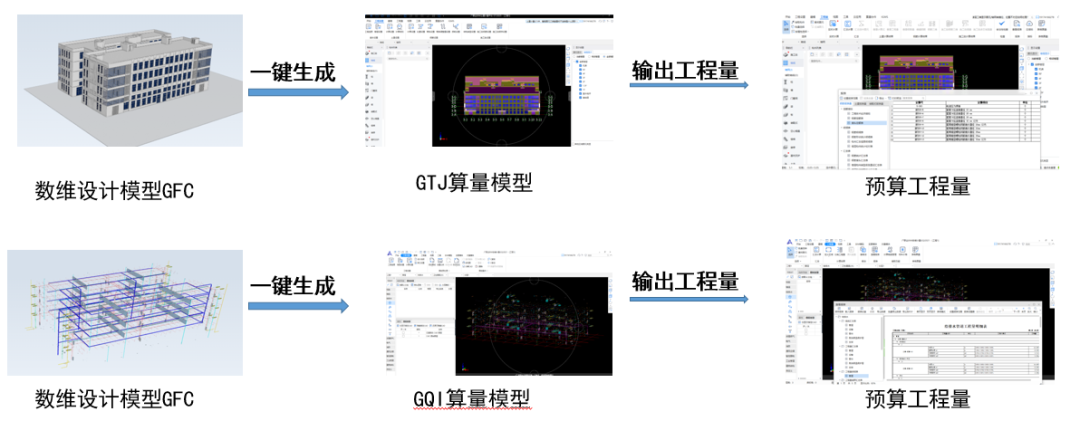

設計成本一體化流程

BIM成果：湖南省建筑設計院集團股份有限公司

供稿單位：廣聯達科技股份有限公司
