BIM技術應用項目推介
項目名稱:新河水廠提質改造工程
建設單位:長沙供水有限公司
全過程咨詢&BIM咨詢單位:湖南省建筑設計院集團股份有限公司
施工單位:湖南星大建設集團有限公司
監理單位:中南水務科技有限公司
設計單位:中機國際工程設計研究院有限責任公司

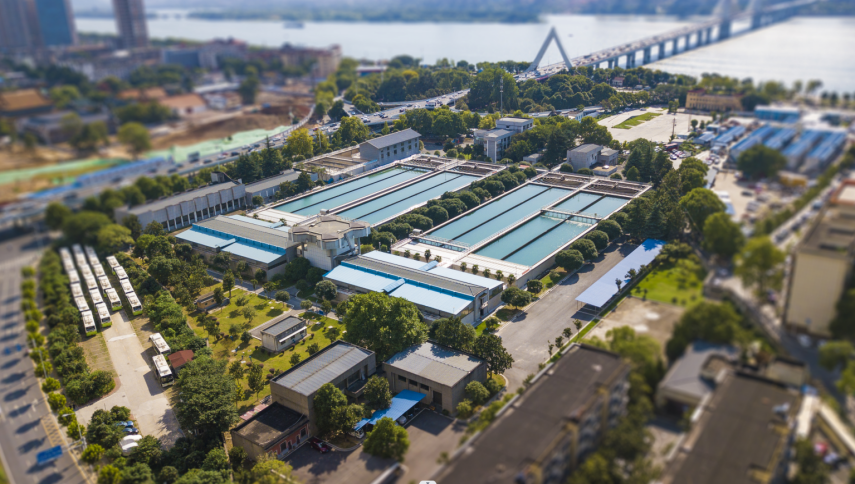

項目概況:本項目現狀設計規模30萬m3/d,1993年建成投產。為提高區域供水保障能力,實現長沙市“同城、同網、同質、同價”,新河水廠提質改造項目于2023年11月正式開工,采用EPC建設模式。
項目應用
本項目以長沙供水有限公司為主導,廠區用地緊張且已建成服務超30年,單體施工及管線遷改難度較大;因工藝改造存在季節性窗口期限制導致工期極為緊張,對項目精細化設計和施工管理均提出了更高要求。項目在湖南設計BIM技術團隊協助下,從工程特點和實際需求出發,系統制定BIM實施規劃,并組織勘察、設計、施工、監理等參建方在項目建設全過程開展BIM應用。
BIM應用亮點
1.綜合多專業BIM模型優化設計成果

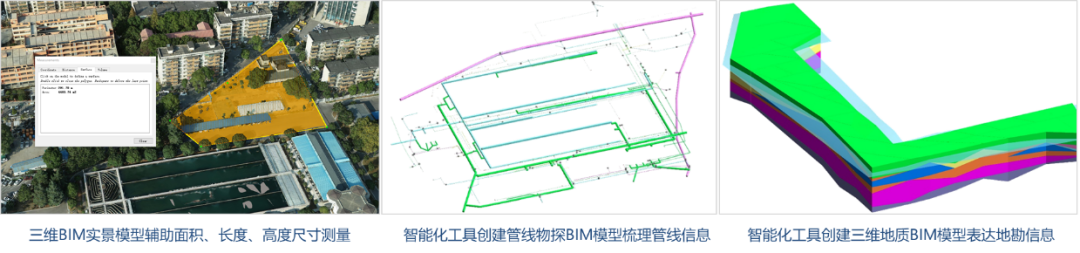

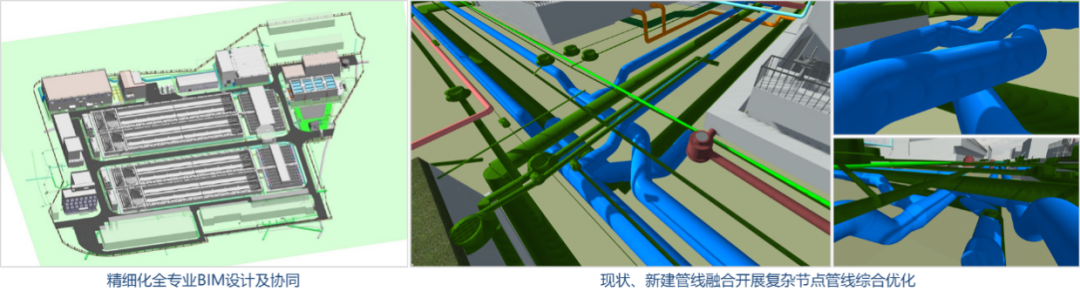

設計階段重點結合BIM模型梳理廠區建(構)筑物、管線物探和地勘信息,輔助設計方案分析、制定與展示。針對調節水池及后臭氧池等復雜疊合構筑物,通過多專業模型集成,開展圖紙校核、預留預埋復核與基坑支護設計深化;針對總圖管線交叉復雜區域,結合現狀管線定位開展綜合優化,提高管線設計方案可實施性。通過充分發現設計、施工問題,提高EPC項目實施效率和質量。
2.BIM虛擬建造提升施工組織設計水平

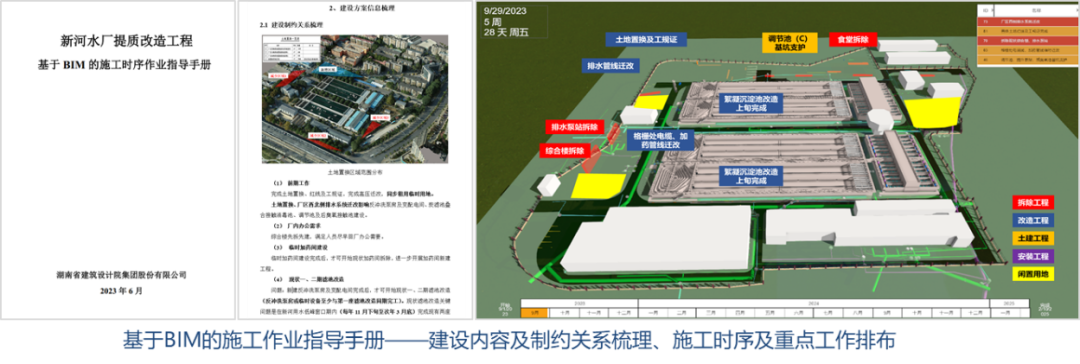

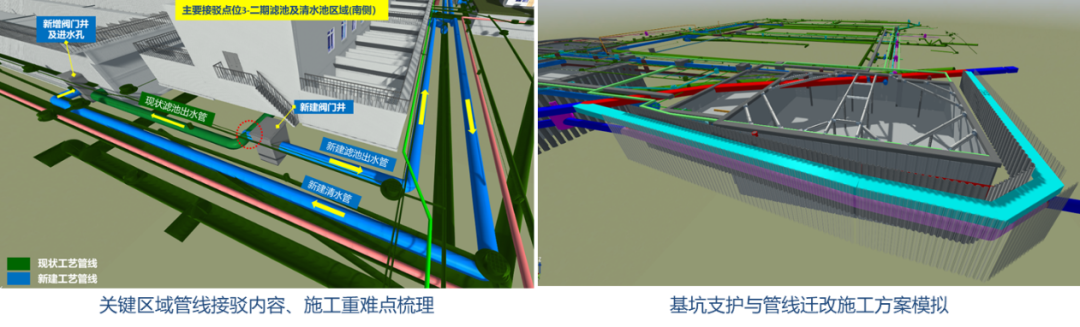

施工進場前,通過BIM模型模擬施工平面布置及進出廠大門、道路方案,提供場布規劃建議;系統梳理預處理、現狀濾池等區域管線接駁內容,明確遷改時序、接駁重點和生產影響范圍;結合供水季節性特點、單體建設順序等制約因素制定時序計劃,模擬不同建設時期工作面變化情況、閑置用地情況;綜合輸出產品化BIM施工作業指導手冊,作為施工組織設計的重要組成內容。
3.通過施工現場指導交底落地BIM應用
現場動工后,針對施工、監理單位開展BIM培訓,并結合施工現場進度及重難點進行多輪次BIM專項交底。施工現場通過日常BIM交底和模型二維碼查看等應用方式,輔助管線定位、現場開挖、預留預埋和設計細節確認等工作,降低施工風險、提高施工質量。

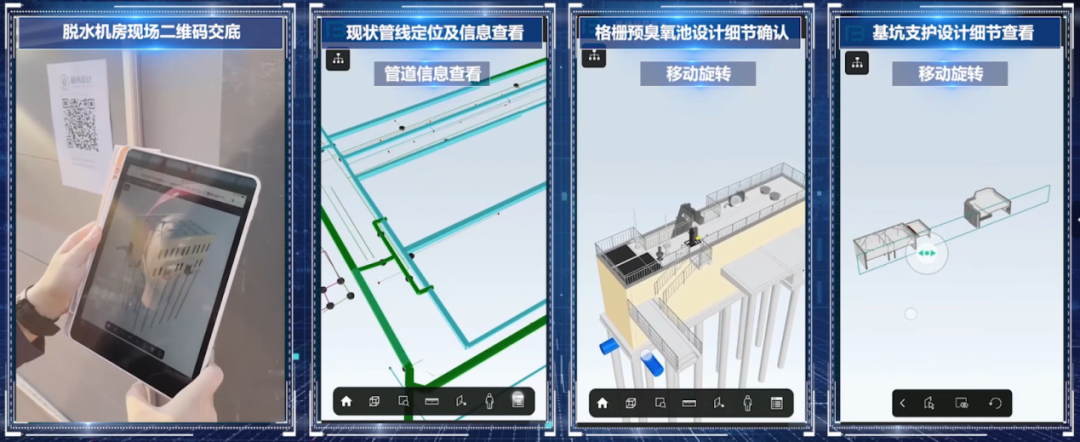

現場二維碼查看及交底應用
基于湖南設計自研的BIM+GIS平臺進行數字化成果交付,實現三維實景、BIM模型、衛星影像等多源數據集成,進一步接入區域建筑、交通、人口等信息,將本項目與環境要素有機融合。通過開發圖層控制、透明度調節、信息查看等功能,滿足設計方案展示和應用需求。通過構筑物、總圖管線、實景模型分類疊加,輔助臨時加藥間選址、總圖工藝管線走向優化和接駁點定位等工作。
新河水廠BIM+GIS平臺應用
BIM技術應用技術成果
為積極響應湖南省和長沙市關于開展項目全過程BIM技術應用的號召,通過BIM數據的創(chuàng )建、集成、優化、跨階段傳遞與共享,實現數字化設計和精細化施工管理,竣工模型也將成為水廠運維平臺和城市CIM平臺的數據基礎。
湖南省建筑設計院集團股份有限公司
